CBCT系统(Cross Borhole CT)由电火花震源,水听器,采集器,跨孔CT软件构成
CBRD系统(Cross Borhole Radar)由孔中发射天线,孔中接收天线,雷达采集主机构成
1. 标配2万焦耳(两个绿箱子),不改变体积可以追加到3万或4万焦耳。4-8万焦耳是三个绿箱子,如上图。
2. 放炮间隔40s。
3. 性能可靠,可以24小时连续工作。
4. 光纤触发,干扰小。

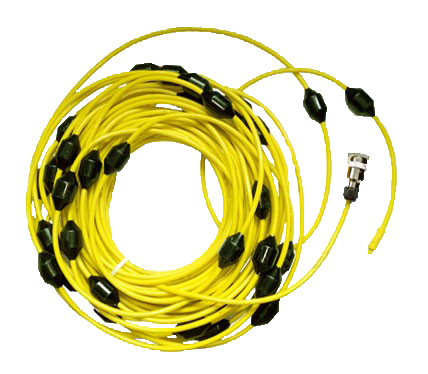

TD-Hydrophone 水听器频带宽度100Hz-100KHz,既可用于跨孔CT,也可用于水上精细地震勘查。
该水听器道间距可定制,150米水深,内置放大芯片,增加了屏蔽层避免电火花放炮产生的干扰。

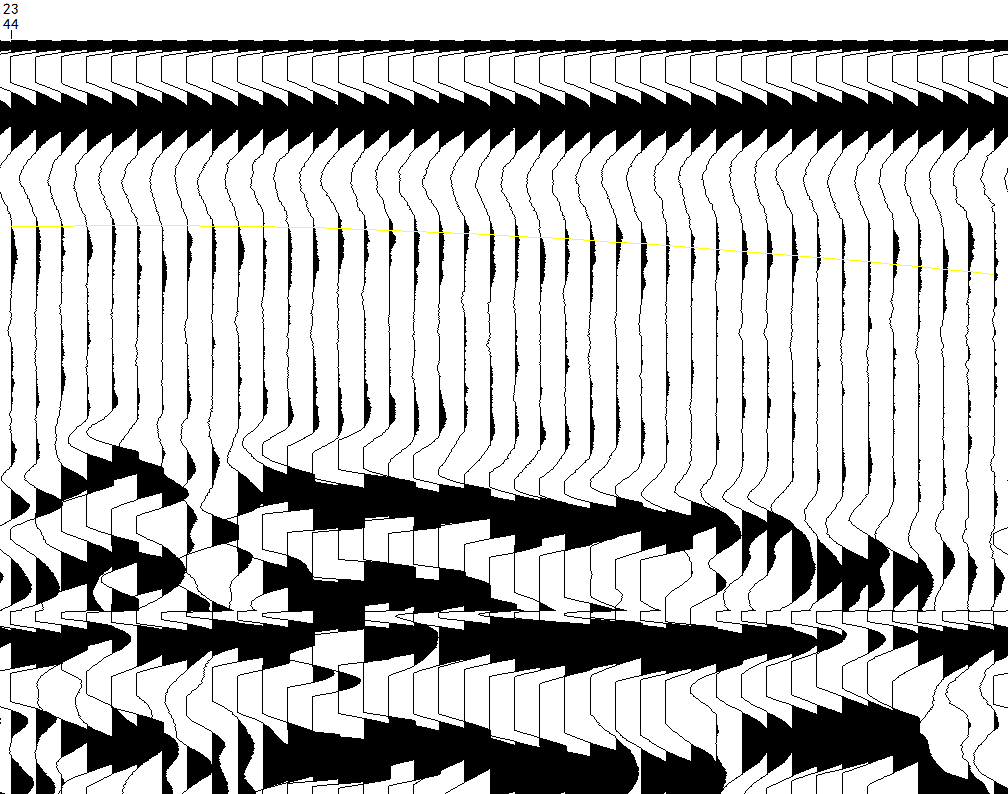

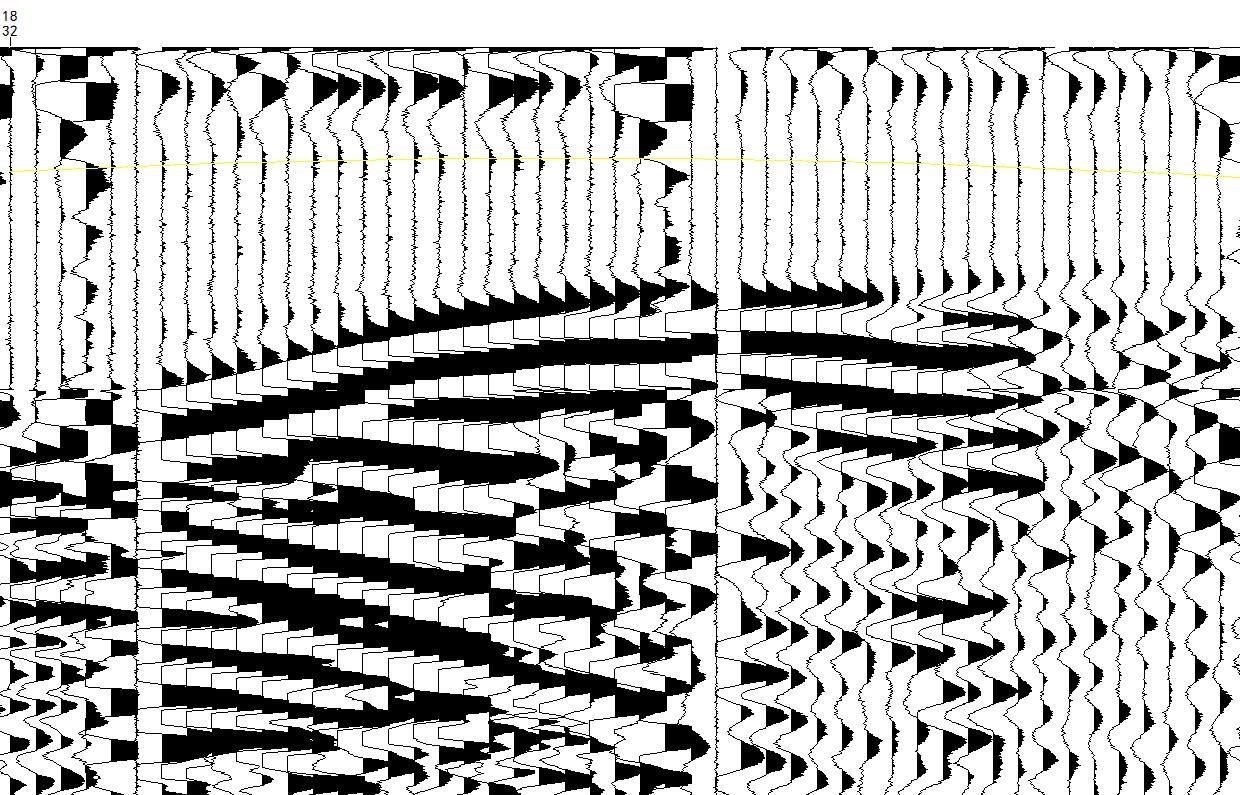

(如图:共中心点信号)

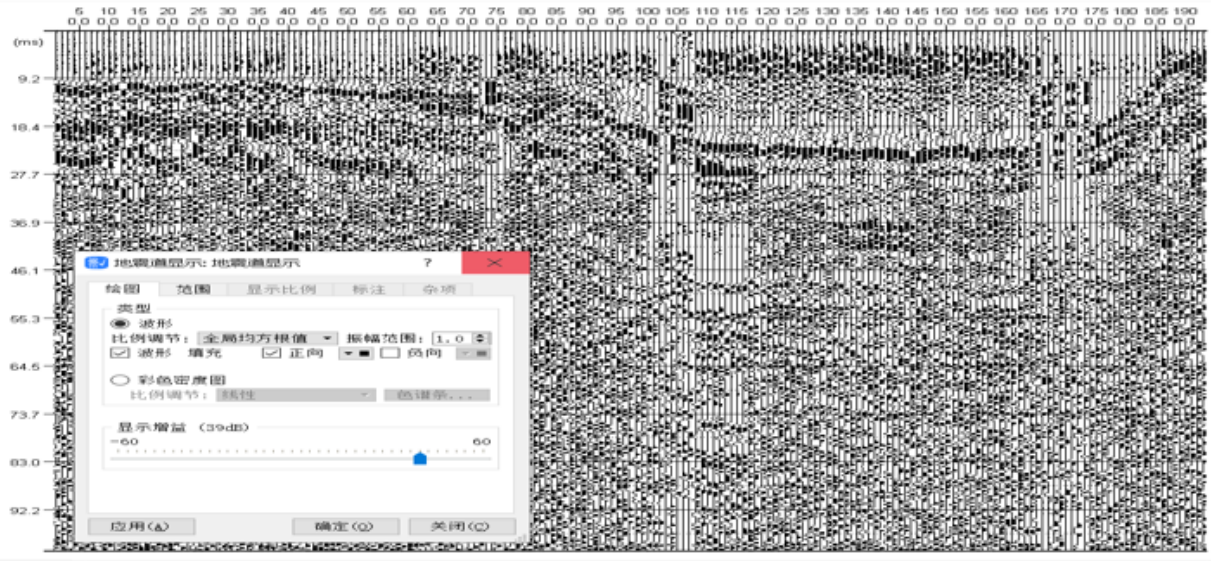

采集器通道数32、64道,既可用于跨孔CT,也可用于浅层地震。
64通道配置两条水听器,可以实现一发双收,提高应用效率。
