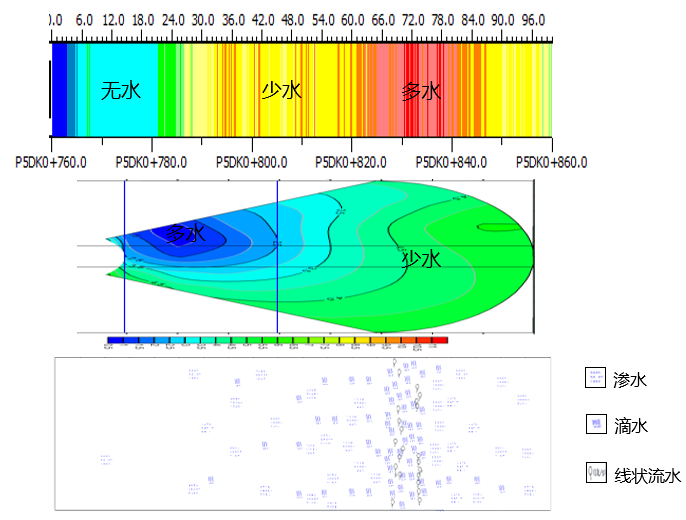

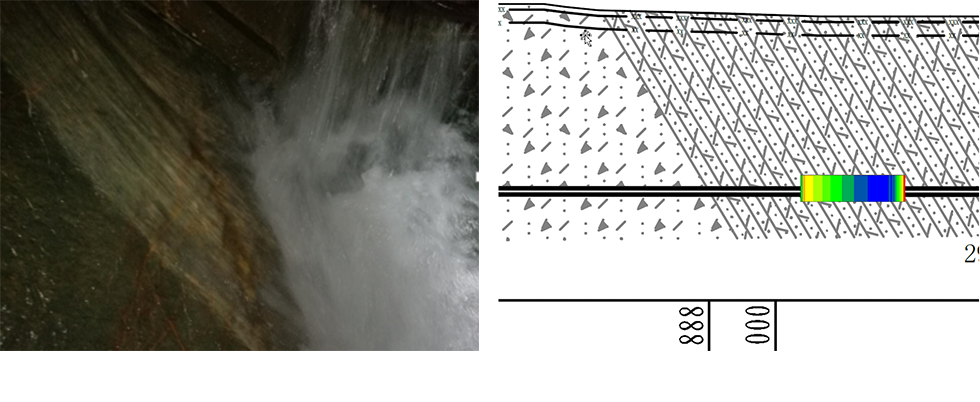

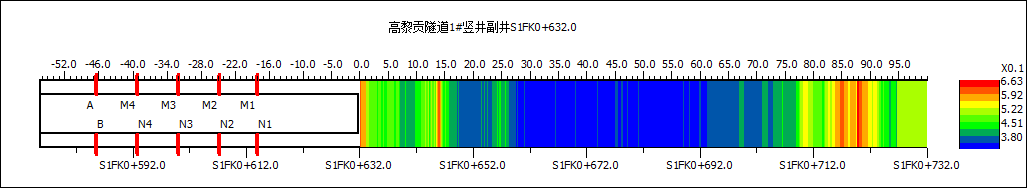

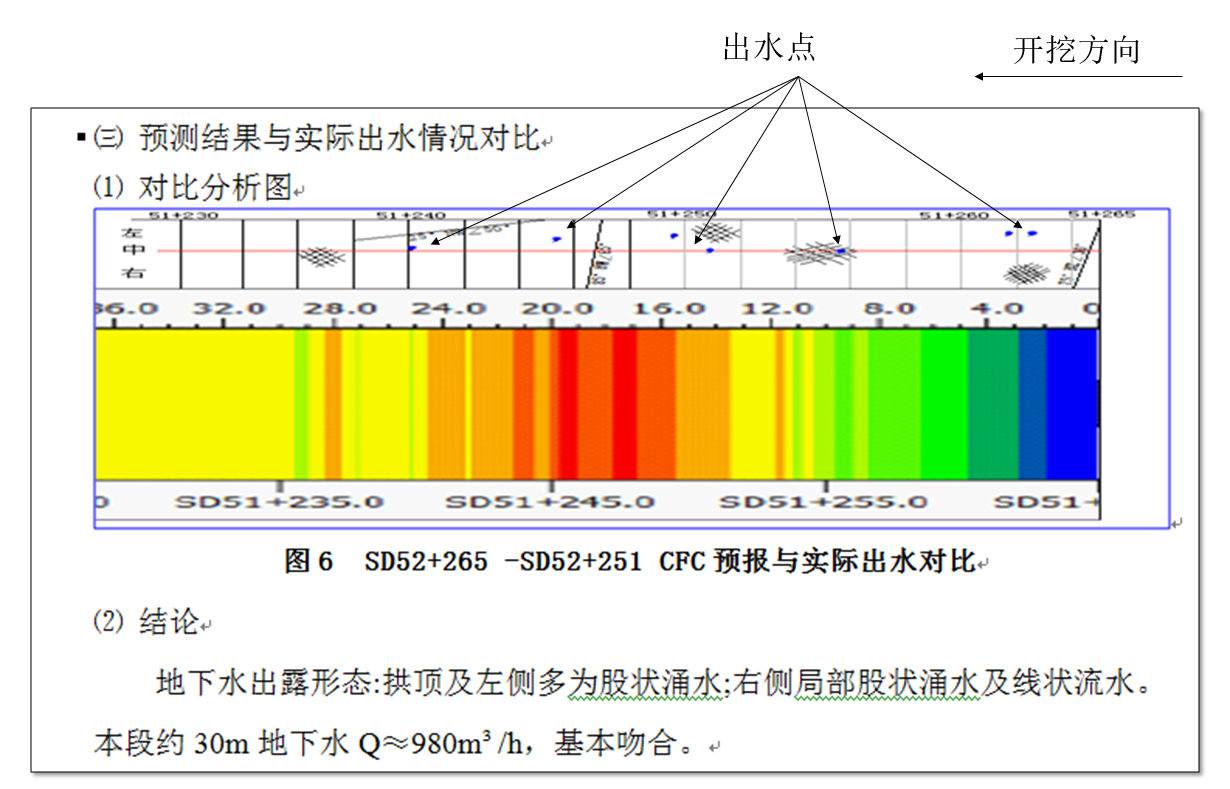

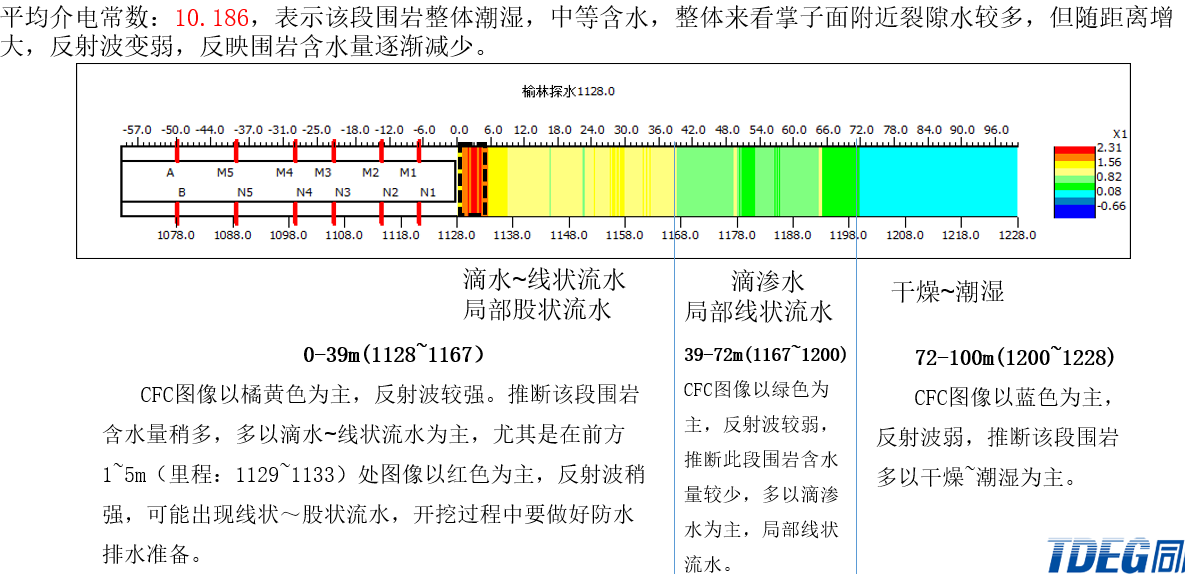

CFC基于电磁波反射法(复频电导率法)。隧道围岩含水后电导率与电容率增大,波阻抗降低,电磁波反射增强。CFC选用对含水性最敏感的频段(100kHZ-10MHZ),通过测量反射电磁波及其相干频率,确定掌子面前方围岩含水体的位置与含水量,探测距离达到100m。

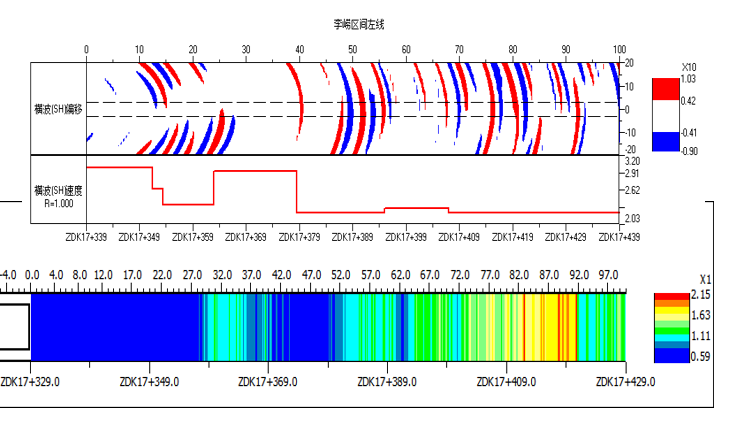

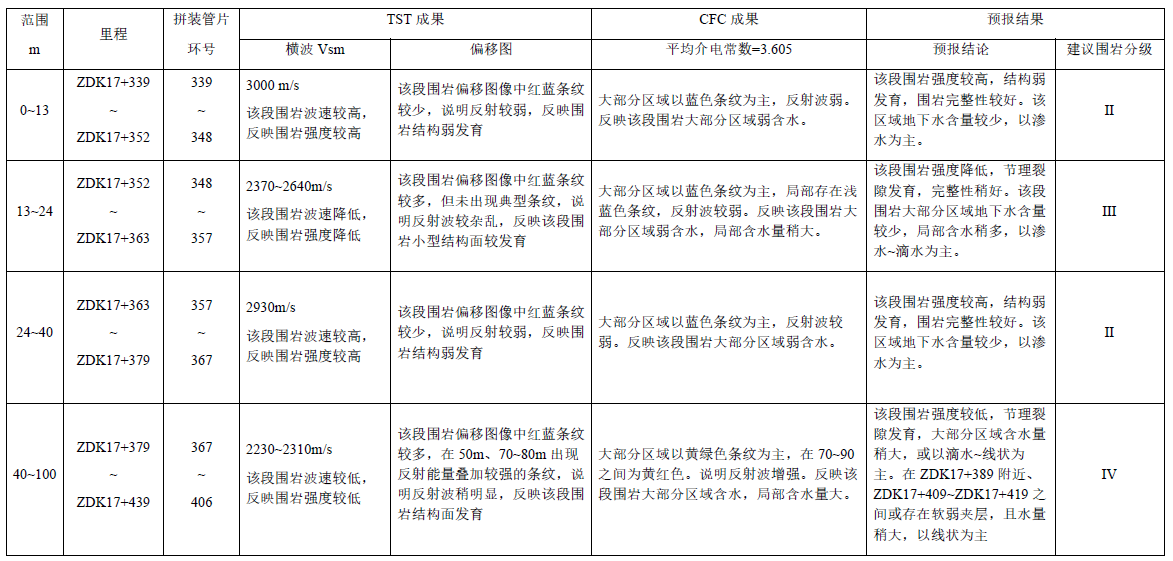

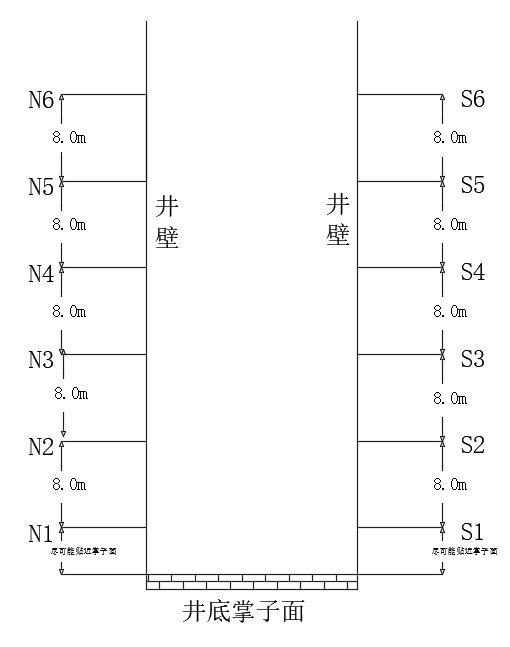

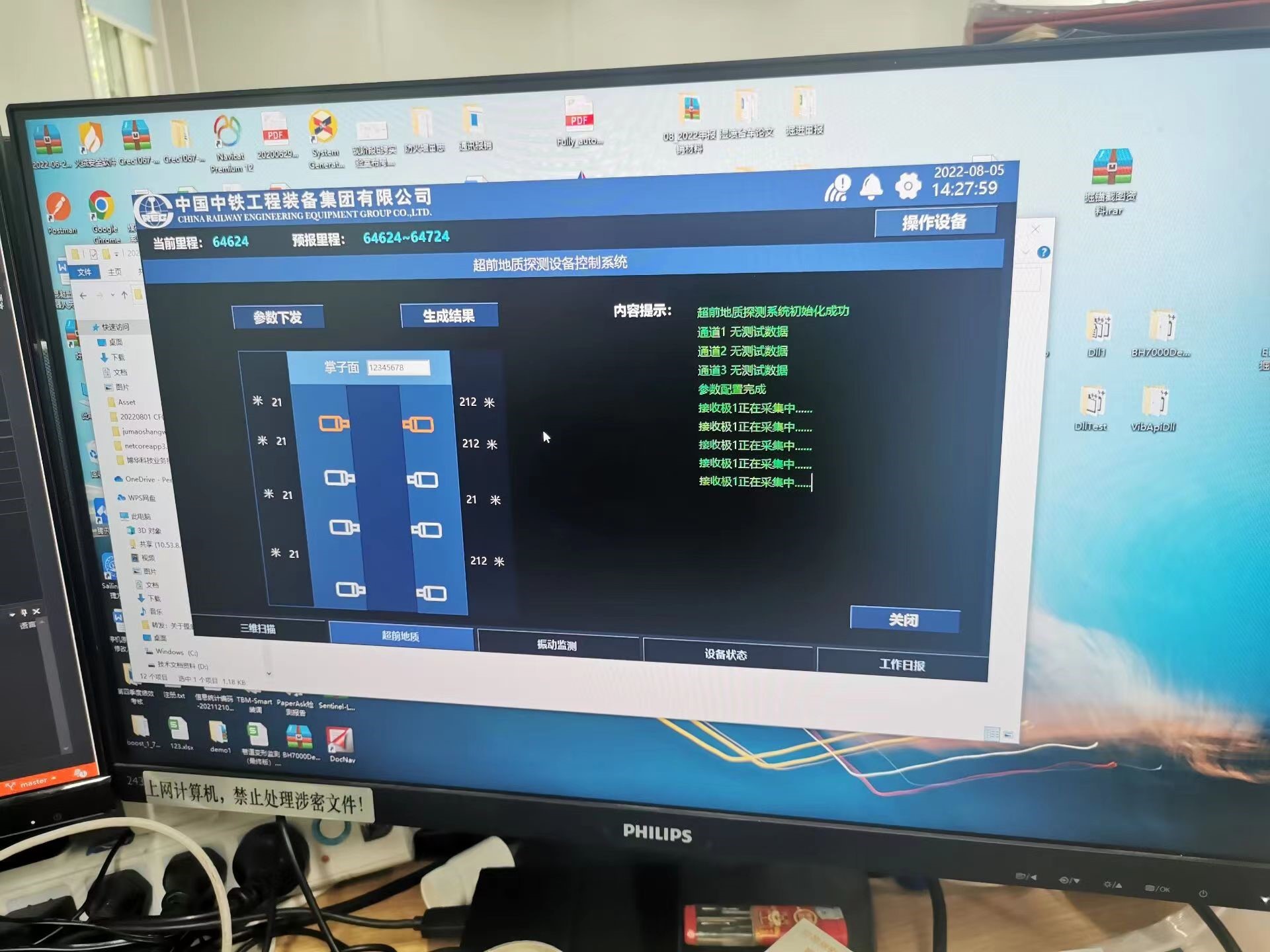

CFC的观测系统布置在隧道壁两侧,进行递进式超前预报,建议与TST同时应用综合解释。
CFC适合钻爆隧洞与盾构\TBM隧洞

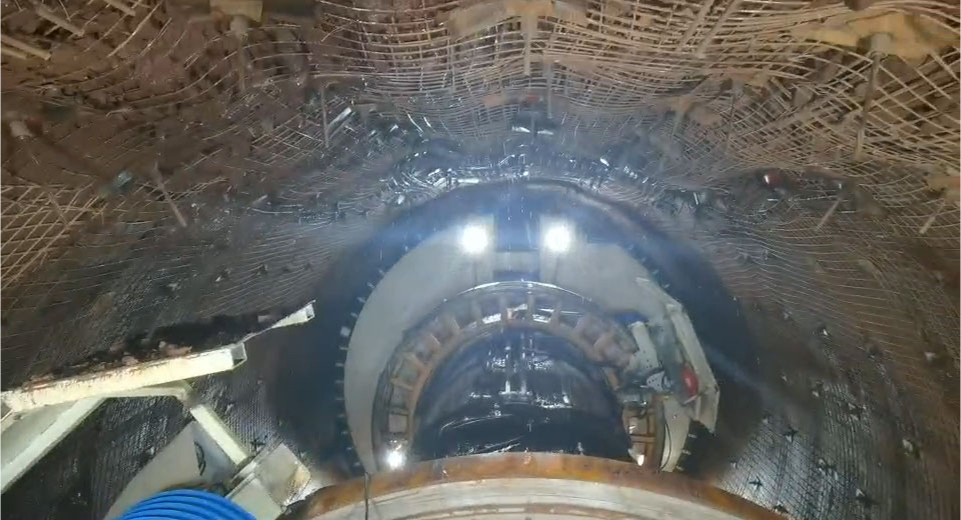

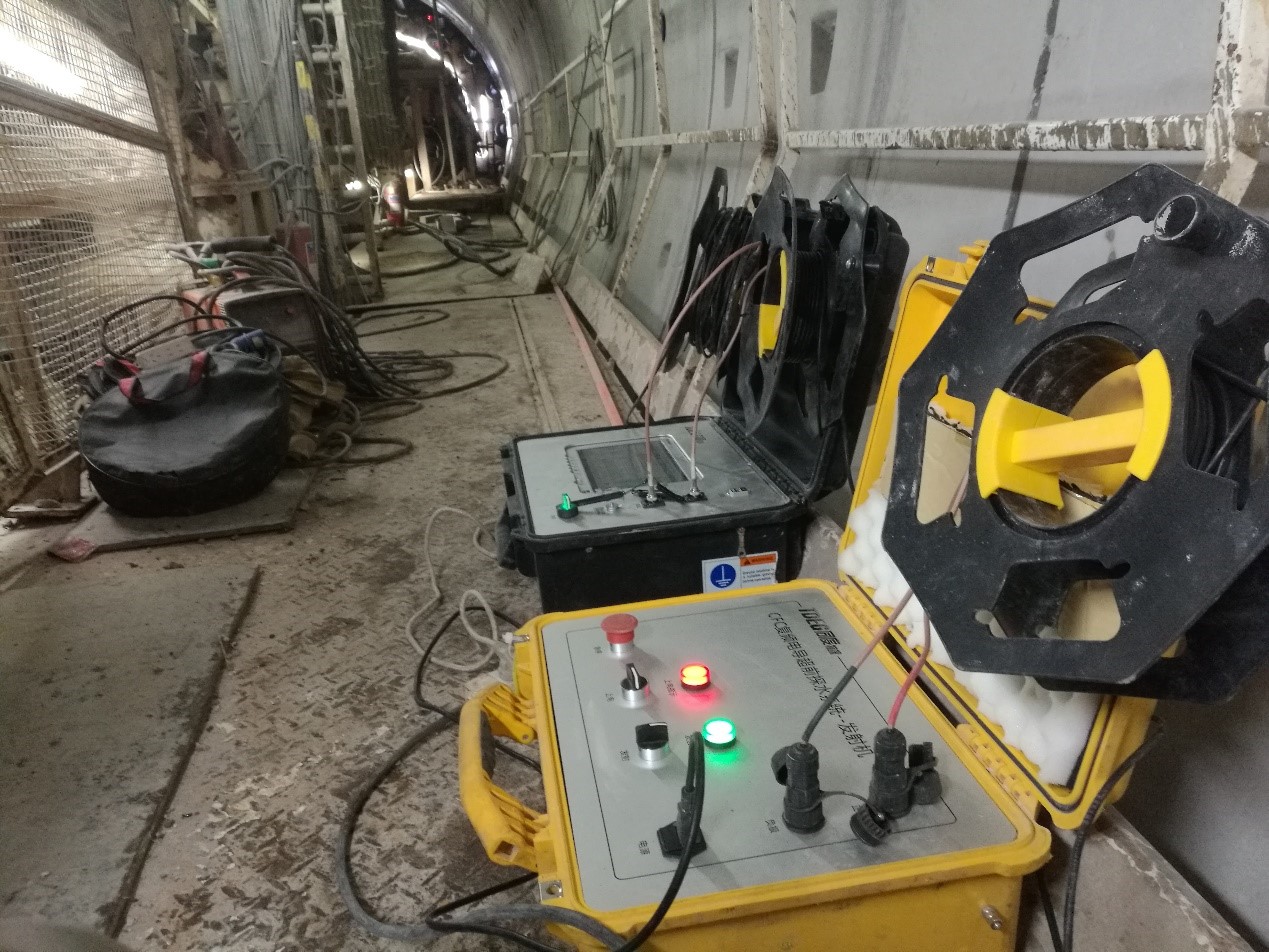

可以搭载在掘进机上
可用于穿河、过江的隧道以及地下水丰沛的地铁\地下工程等
TD-CFC理论基础:
CFC技术基于岩体电导与电容率的复频特性,利用10kHz~10MHz频段电磁波的反射与相干特性,实现含水体位置与含水量的预报。与雷达相比,
-CFC发射的电磁波为中频,对水更加敏感;
- 应用电极替代天线,预报距离更远;
-阵列式观测,利于方向滤波,探测准确。
技术参数

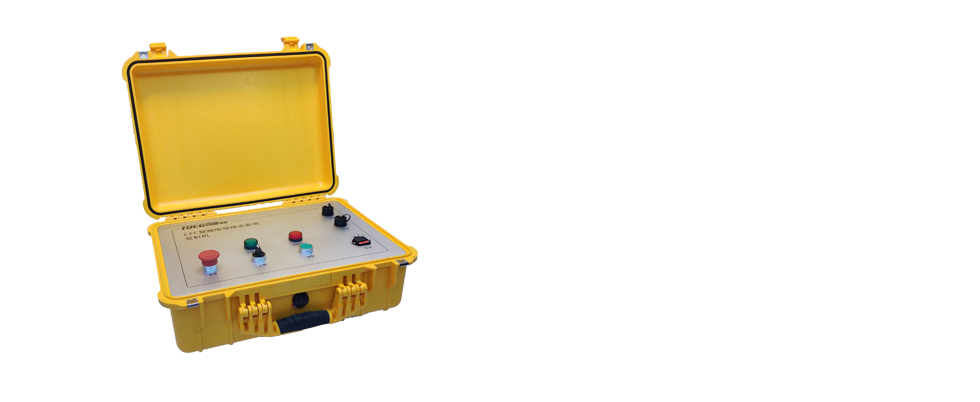

CFC主机
主要性能指标:
采样率(全部通道均可达到): | 400Mhz | A/D 数位转换: | 16位 |
采集通道数: | 2通道 | 发射机: | 6k-8kV |
发射信号频带: | 100kHz—20MHz | 超前探水距离: | 50-100米 |
CFC产品的技术优势

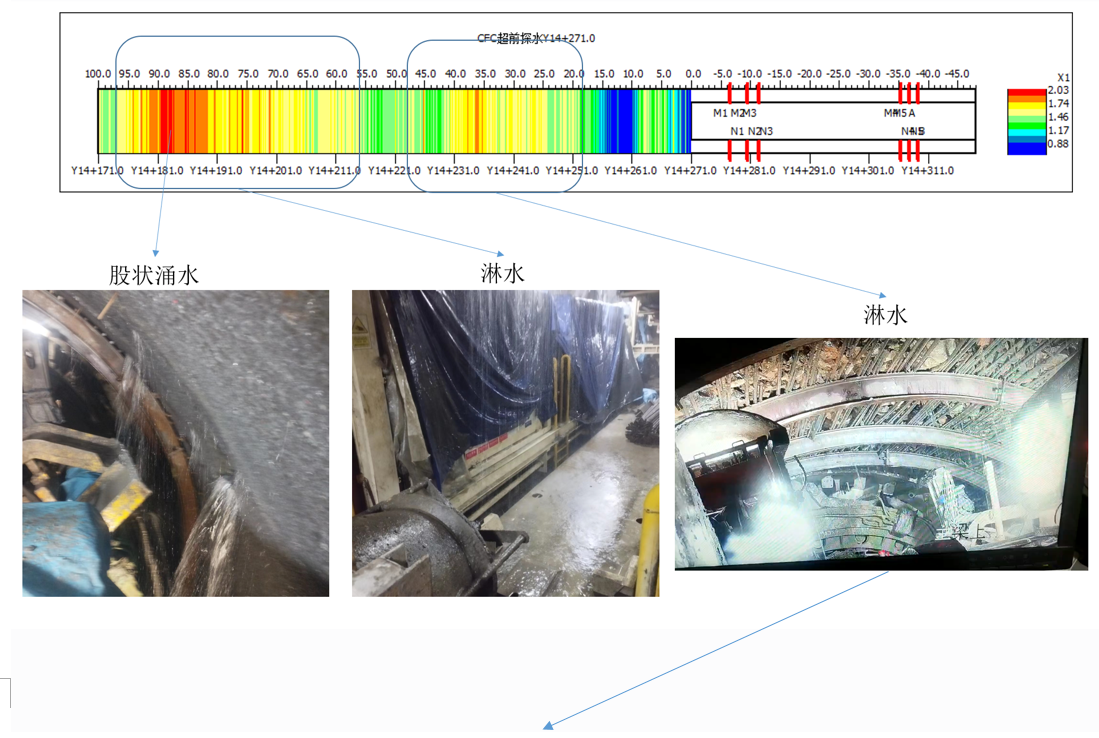

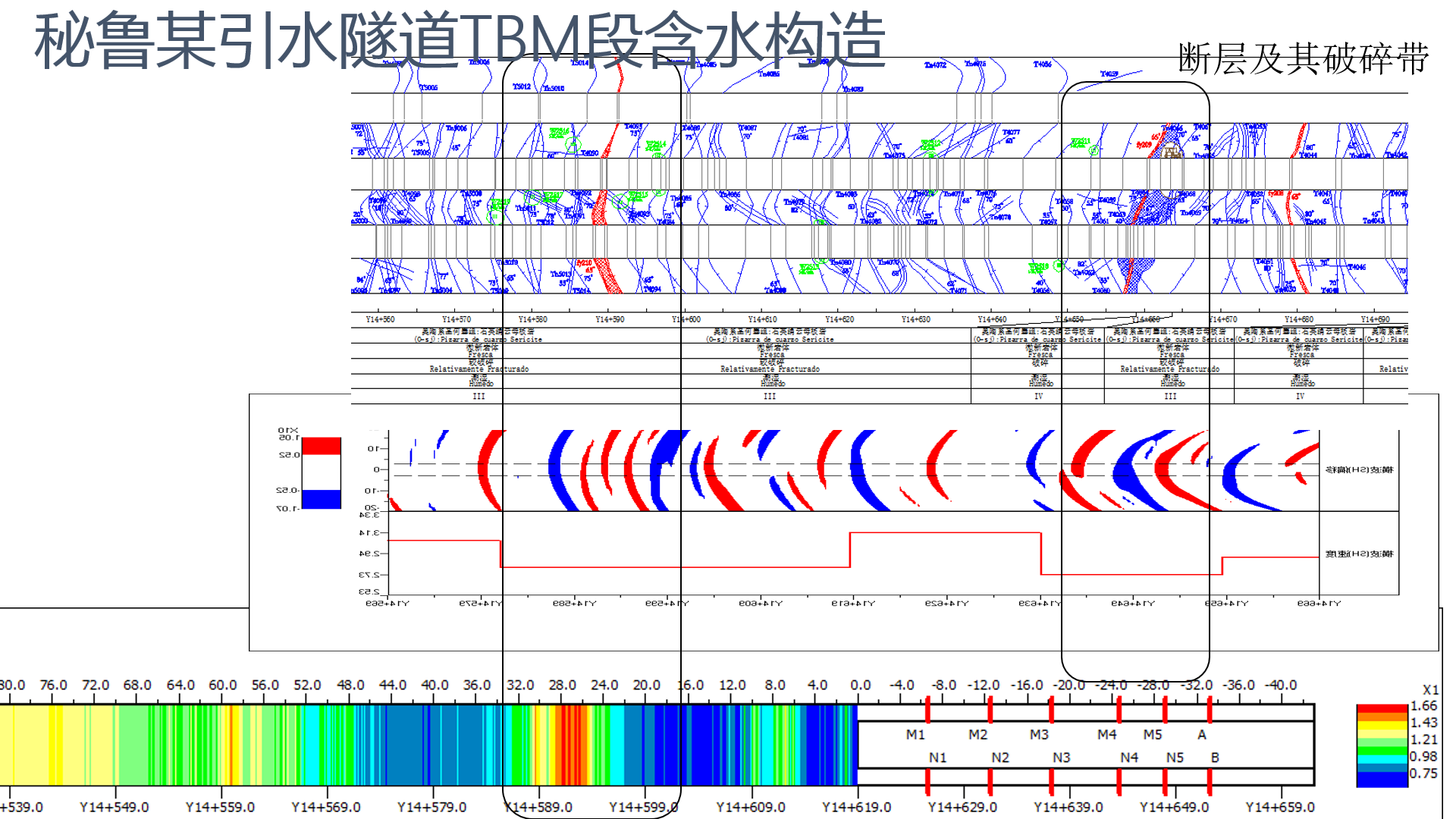

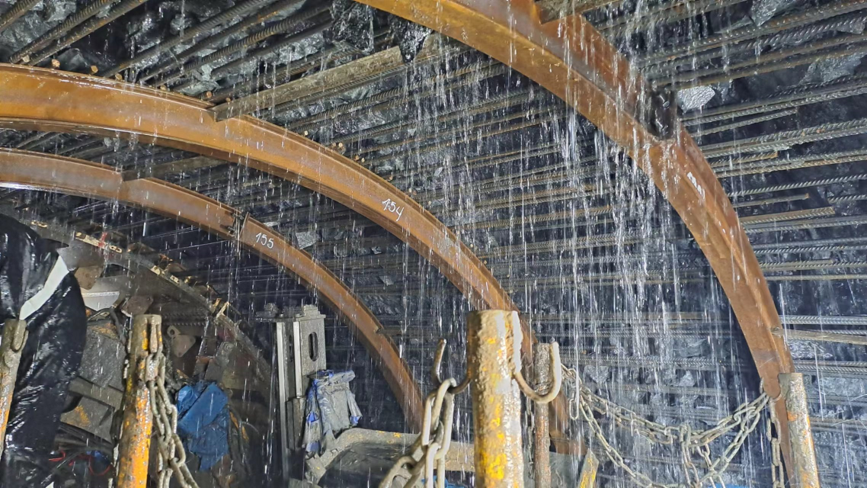

填补TBM、盾构隧洞探水空白
目前常用地震法超前预报技术可有效地解决地质构造、破碎带的预测问题,但是它对围岩的含水性的反应不够敏感。对于含水带的探测应该加强电磁探测方法。国内外采用的地质雷达、瞬变电磁、BEAM等技术,都不适合TBM施工条件。由于TBM掘进头占据用了掌子面,地质雷达探测方法无法在掌子面进行;瞬变电磁探测方法受TBM设备中金属物体的强烈的电磁感应的影响,无法正常工作;BEAM探测方法虽然是为TBM设计的,但是它的观测方式使其受隧道侧向地质构造的影响太大,推测出的前方开挖地段结果很难可靠。综上所述,到目前为止,国内外还没有适合TBM施工条件的超前探水技术,这是目前TBM施工安全的最大隐患。
CFC基于一种新的电磁探水技术--复频电导率法。它利用含水岩体电导率和电容率增大的特性,通过测量围岩中复电导率的分布推测岩体含水量的大小。该产品的观测系统布置在隧道侧壁,进行递进式超前预报,预报掌子面前方100米内围岩的含水性、含水量。建议与TST同时应用综合解释。
(1)适合盾构机、钻爆等各种工况
(2)不占用掌子面
(3)方向性好
(4)可递进式预报
(5)预报距离约100米
(6)不受隧道内金属机具干扰
(7)对含水性敏感,同时预报
(8)含水体位置与水量大小
